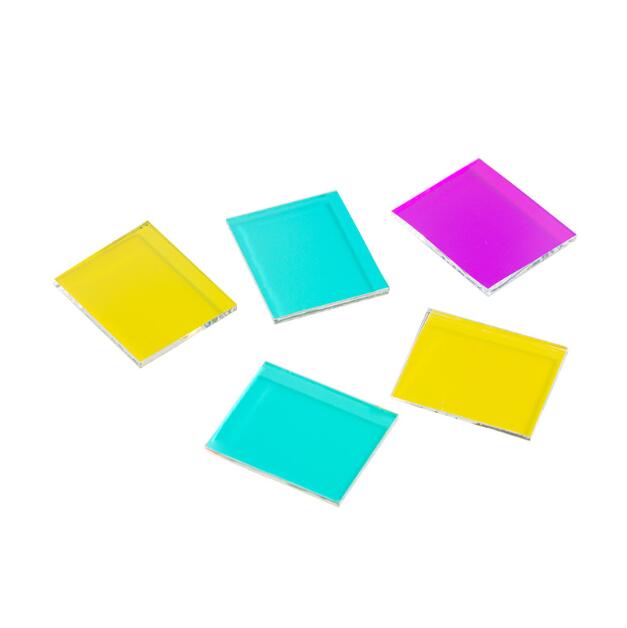

平面分光鏡在光路中起到分離光源能量和改變光路方向的作用，結構設計比較簡單，光吸收小，分光后光損耗小等優點，平坦的全介質膜分光比和背面有30弧分的楔面以及超好的增透減反效應，確保不重影和雜散光出現。廣泛在顯微成像、機器視覺、激光分束、3D合成領域得到良好的應用。

優點：曲線波紋平坦，分光比精準，無重影現象

1)非偏振分光平面分光鏡：

光學指標:

材質:經特殊加工的K9玻璃或UV級石英玻璃

拋光:雙面拋光

光潔度:20-10

分光波長:532nm (500nm~560nm)

分光比值:(透射比反射)T:R=1:1 (T:R=50%:50%),T:R=60%:40%

分光誤差值: +/-1%

入射角度: 0度 或45度

產品尺寸:2*2*0.3mm,50*50*0.7mm



2)偏振分光平面分光鏡：

光學指標:

材質:經特殊加工的K9玻璃或UV級石英玻璃

拋光:雙面拋光

光潔度:20-10

分光波長:532nm (500nm~560nm)

分光比值:(P,S分量比射)Tp=99%,Ts=1%

分光誤差值: +/-1%

入射角度: 45度

產品尺寸:2*2*0.3mm,50*50*0.7mm





分光鏡反射鏡優勢: 特殊光學加工基片,高精度光學介質鍍膜,確保無重影,高光潔度,成像無黑點,無雜散光等問題，是數碼測試顯微鏡,光纖端面檢測儀器,舞臺激光光學平臺,激光器件,數碼相像和光學儀器最佳的選擇.



鞍山市激埃特光電有限公司大量供應反饋鏡等濾光片，還加工各種光學鏡片，光學透鏡，專業的光學鏡片、光學濾光片廠家，質優價廉、歡迎來電咨詢選購!!!

QQ截圖20220420094907
QQ截圖20220420094918

?透綠反紅合光鏡又稱二向色鏡、合光鏡、半反鏡、反紅透藍紅濾光片，采用優點離子源加電子槍鍍制，膜層穩定，極小的膜層飄移，抗激光破壞性高；廣泛用于舞臺激光燈、投影、光學儀器等光學系統中。

產品特點:

透綠反紅合光鏡別名：

合光鏡

激光束合成鏡

舞臺激光燈合光鏡

激光分束鏡

激光分束合成鏡

RGB合光鏡

激光器分束鏡

產品優勢:

穿透率高 (穿透大于97%)

反射效率高(反射大于99%)

吸收小

散色小

激光損耗少

彩色清晰不產生雜散光

無膜面之分(正反面效果一樣)

光學指標：

激光分束\合光鏡:

透綠反紅合光鏡(透650nm反532nm)

入射角:45度+/-5度

650nm+/_20nm R>98%(紅光反射大于98%)

532nm+/-20nm T>98% (綠光穿透大于98%)

尺寸:

直徑15*1.0mm

25*25*1.0mm

20*15*1.0mm(其它尺寸可定制)
